中央空調風口的設置原則你知道嗎？

發布時間：2022-03-14     瀏覽次數： 次



       在室內設計協調中常遇到的問題是機電專業的空調風口、燈具、管線等與室內空間和吊頂形式相矛盾的問題。而空調風口與吊頂?shù)拿軇t涉及到室內設計“形”的效果和空調“舒適度”的權衡，形的創造是室內設計的一項重要任務。所以，在室內設計標準要求較高的場合，盡量滿足室內設計對“形”的要求，但是我們也不能放松對空調效果的功能性的基本要求。

一、空調風口形式

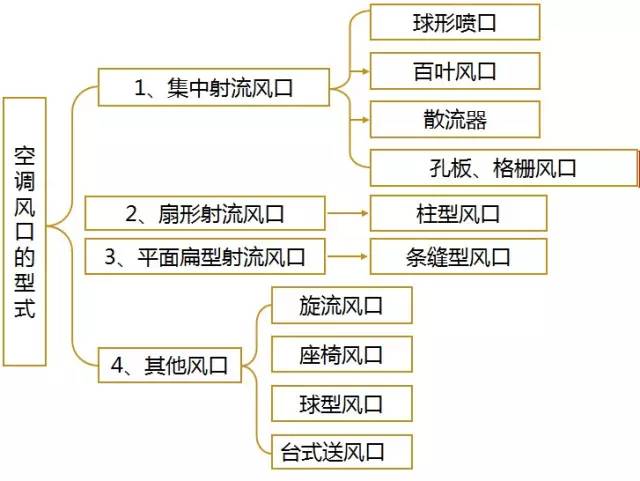

空調風口的型式

  1、管道式布風口

       管道式布風口是集送風管道、靜壓箱、保溫材料、風口和風閥等功能為一體的氣流分布裝置。適用于用于輕鋼結構建筑、舊建筑改造、餐廳、游泳館、體育館、展廳等高大空間及改造項目。有FabFlow織物氣流、NozzFlow噴口氣流、PerfoFlow多孔氣流、MeshFlow網條氣流、SonicFlow排孔氣流、OriFlow大孔氣流7種送風模式。

（1）管道式布風口FabFlow織物氣流出風：空氣從可滲透織物表面滲透出來。空氣由熱動力驅動，可以避免送風區域產生風感，從而帶來高水準的舒適感。

（2）管道式布風口NozzFlow噴口氣流出風：將空氣通過管道上一排或幾排噴口噴射出來，形成具有非常穩定的方向性的氣流。噴口沿整個管長均勻分布空氣，確保高水準舒適度。

（3）管道式布風口PerfoFlow多孔氣流出風： 空氣從管道圓周表面上分散著的眾多的小孔中流出，從而使得出口風速較低。

（4）管道式布風口MeshFlow網條氣流出風：空氣沿管道長度方向上的網條送出來。經過網條后增加了速度的氣流會產生脈動渦流現象，既擲送空氣又將其同室內空氣混合。

（5）管道式布風口SonicFlow排孔氣流出風：空氣通過織物上的小孔分布出來，它們沿長度方向排列成幾排，氣流由靜壓控制并決定空氣從管內吹出的速度。

（6）管道式布風口OriFlow大孔氣流出風：空氣通過織物上的大孔吹出來，適用于大風量的遠程送風。

（7）管道式布風口JetFlow射流氣流出風：FAERY法瑞管道式布風口有的JetFlow射流噴嘴，根據射程要求可以決定噴嘴的大小，為高大空間提供長達71米的遠程送風。

2、球形噴口

用于自由射流，高大空間集中送風 （商業中庭、機場）。根據工作區長度與落差來選取球形噴口

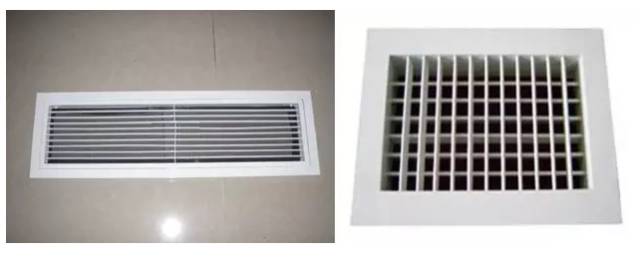

3、百葉風口

   單層：百葉調角度，一般空調 常用

   雙層：對開葉片調風量，兩層百葉調角度

適用：有導向功能的送風要求。民用空調系統常用。

（1）活動雙層百葉送風口 ：可與風機盤管配套，或者用于集中式空調系統。風口的葉片可在0-90度的范圍內任意調節，從而得到不同的送風距離和擴散角配合對開多葉調節閥，可以調節風量。風口的葉片可在0-90度的范圍內任意調節，從而得到不同的送風距離和擴散角。

（2）固定百葉側壁格柵風口

（3）可開百葉側壁格柵風口

整個風口呈活門形式，活門與邊框間開關自如，有利于安裝和與過濾器的配套使用，常用于客房及帶過濾的回風系統。

（4）固定葉片斜百葉式送風口：葉片固定，傾斜角24度。可作為送風口或回風口。有單向和雙向斜送風（地鐵）。

（5）自垂百葉風口：用于有正壓的空調房間的自動排氣。百葉依靠自重自然下垂，隔絕室內外的空氣交換，當室內氣壓高于室外時，氣流將百葉吹開，排氣，反之，則閉合

（6）遮光百葉風口：用于暗室通風

4、散流器（celling diffusers)

     盤式：平送  適用：吊頂送風

  送吸式：上送上回

  直片式：上送或平送

  流線型：下送

（1）方矩形散流器：氣流形式為貼附（平送）型

（2）圓形散流器：一般用于冷暖送風。吹出氣流貼附型。結構多為多層錐面型。室內誘導氣流量大，出風氣流速度和溫度衰減快。

（3）格柵風口（Grille)：垂直送風，側送，上送，一般空調工程。

（4）條縫風口

    條縫隔柵風口：適用：內區吊頂，周邊吊頂，窗臺，地板，上側送

（5）旋流風口：出風是旋轉射流，誘導比大，速度衰減大，可用于大風量、大溫差送風，安裝在天花板上或頂棚上。適用于下送風。分為

頂送冷風散流型， 頂送熱風貼附型。

（6）送風孔板：送風速度3m/s以上全面孔板，送風溫差大于等于3℃，出現平行流，適于超靜音空調要求。小風速、衰減好，舒適度高。送風均勻，速度衰減快。

二、空氣氣流組織的基本概念

   1、送風射流：空氣從孔口吹出，在空間形成一股氣流稱為送風射流。

研究內容：在一定的出風口面積、形式和出風速度條件下，研究氣流速度和溫度的沿程變化。

目的：根據射流規律，合理布置送風口的數量和位置，保證人活動區或者某個特定區域內的空氣的溫度、速度、潔凈度等參數滿足要求。

   2、回風匯流：在室內的氣流流場中，回風口匯流的影響范圍很小，影響室內氣流運動規律和室內空氣參數分布的主要因素是送風射流。根據匯流規律，合理布置回風口的數量和位置，使其與送風口相配合，以保證室內氣流的均勻性和穩定性，不出現“死角或短路”現象。因此合理選擇送風口的形式和數量、以及布置位置具有重要意義。

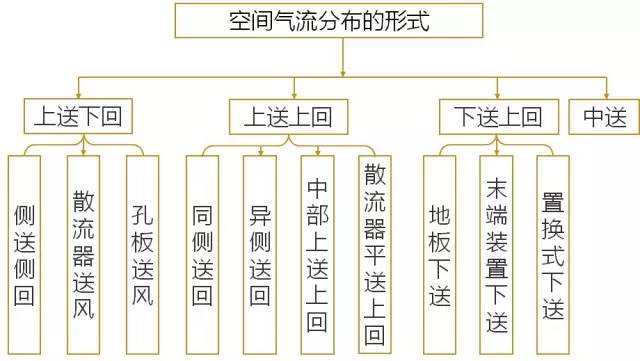

三、空間氣流分布的形式

（一）上送下回氣流分布

（a）側送側回

（b）散流器送風

（c）孔板送風

（1）上側送風

特點：工作區為回流區、側送貼附射流宜貼附吊頂以便延長射流距離。適用跨度有限，高度不太低的空間，如客房、辦公室。常用百葉風口

（2）散流器吊頂送風

特點：工作區為回流區，回風可下可上。散流器平送，均能形成貼附射流，對室內高度較低的空調區，既能滿足使用要求，又比較美觀。常用風口：方/圓形散流器（貼附型）

（3）噴口送風

特點：通常同側回風，人活動區區在回流區。噴口出流速度高，氣流射程長，與室內空氣強烈摻混，能在室內形成較大的回流區，達到布置少量風口即可滿足氣流均布的要求。適用于高大空間，如影劇院、體育場館

（二）上送上回

   （a）單側上送上回

   （b）異側上送上回

   （c）散流器上送上回

（三）下送上回

   （a）地板下送

   （b）末端裝置下送

   （c）置換通風下送上回

（四）中送：可采用上下回風或下回（不管上部空間）。適用于高大空間，如高大中庭、高大廠房

   （a）雙側中部送風、雙側下部回風

   （b）中部送風、下部回風、頂部排風

（五）回風口和回風形式

       回風口布置原則：宜布置在回流區，位置、形狀影響不大。不應布置在射流區，防止短路 ，有集中負荷處要盡量把回風口布置在負荷處。

       回風組織形式：走廊回風，管道回風，吊頂回風（不建議，把吊頂內灰塵帶進空調送風系統影響室內空氣品質）。
