氟里昂制冷系統中的回氣管路怎么選？

發布時間：2022-04-29     瀏覽次數： 次



1.管道路線

　　在氟利昂制冷系統中，壓縮機潤滑油隨制冷劑在系統中循環，所以為了保證系統回油順暢，回油管路(低壓管路)要有一定的朝向壓縮機的坡度，通常坡度為0.5%。

2.管徑的選擇

　　如果銅管直徑過小，供液管路(高壓管路)和回氣管路(低壓管路)中制冷劑的壓力損失會變得過大；如果銅管直徑過大，可以減少管道內的阻力損失，但會增加初期投資成本，同時也會造成回氣管道內的回油速度不足。

3.推薦管徑選擇原則

　　供液管道中制冷劑的流速為0.5 ~ 1.0m/s，不大于1.5m/s；在回流管路中，制冷劑在水平管路中的流速為7~10m/s，在上升管路中的流速為15 ~ 18m/s。

A.分支設計

　　在并聯機組上設有供液集管和回氣集管，供液集管上設有多條供液支路, 每條供液支路所對應一條回氣支路匯集在回氣集管上，這樣的并聯機組制冷系統管路稱為支路型。每對分支，即液體供應分支及其相應的空氣返回分支，可以承載一個蒸發器(分支1)或一組蒸發器(分支N)。當它是一組蒸發器時，通常這組蒸發器同時啟動和停止。

（原分支設計理圖）

B.蒸發器高于壓縮機

　　如果蒸發器高于壓縮機，只要回油管路有一定的坡度，選擇合適的管徑，就能保證系統順利回油。但蒸發器與壓縮機的高度差過大，會使供液管路中的液態制冷劑在到達節流機構之前產生閃蒸蒸汽。此時，應該通過使用過冷器和其他設備來增加液體制冷劑的過冷度。

　　蒸發器低于壓縮機：如果蒸發器低于壓縮機，供液管道中的制冷劑由于蒸發器與壓縮機的高度差，不會產生閃蒸蒸汽。但是在設計制冷系統的管路時，要充分考慮系統的回油問題。此時應在各回風支管的上升段設計安裝回油彎管。

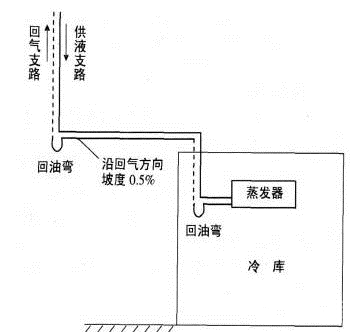

（回風支管設計安裝原理圖）
