格力多聯機如何實現集中控制？

發布時間：2021-12-14     瀏覽次數： 次

       用一臺格力集中控制器 CC52-24/F(C)，就可以實現200多臺內機的集中控制，集中管理，實現客戶的一鍵開機和關機需要，還能單獨開關某一臺，屏蔽某一臺，某一個區域。

一、產品功能特點：

(1) 、外觀白色、邊框采用圓潤設計，美觀大方、手感舒適，機體僅有一個實體按鍵，力求簡約實際。

(2)、 嵌入式安裝，露出墻面部分僅 11mm，超薄設計，輕盈時尚。

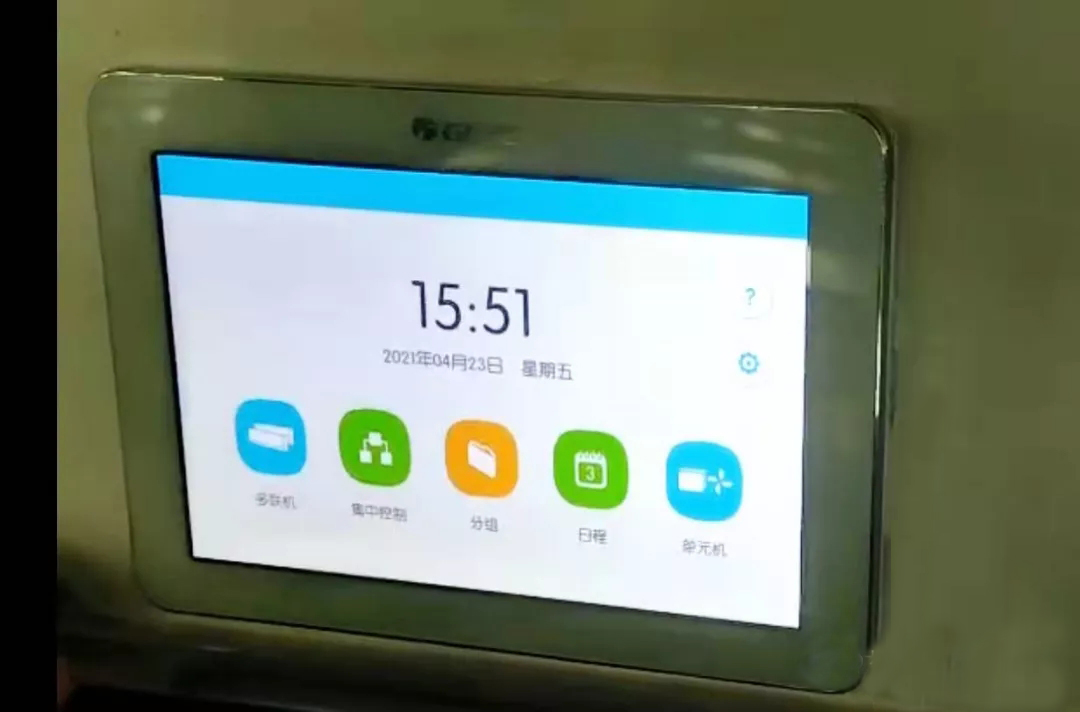

(3)、 配備 7 寸超大電容式觸摸屏，分辨率高達 1280 × 800，顯示清晰，圖像細膩，色彩逼真。

(4)、 軟件操作界面友好、操作簡單，貼合用戶體驗感，采用全觸摸式操作，時尚、方便、易控。

(5) 、具有集中控制（控制所有空調設備）、分組管理（支持用戶自定義分組）、日程管理（多個日程設置，支持假日等特殊日程）、單臺控制（內機開關、模式選擇、溫度設定、風速調節、靜音調節、掃風設置等）等多種控制模式。

(6) 、具有單臺、分組、全部內機屏蔽功能（屏蔽開關、模式、溫度設定等），遠程屏蔽，隨心由你。屏蔽功能開啟后，可以鎖定內機線控器、遙控的操作，只允許使用集中控制器進行控制。

(7) 、支持內機命名、圖標選擇、集中控制器個性化設置（背景設置、聲音選擇等），實現個性化空調管理。

(8)、 支持 255 臺多聯內機和 36 臺單元機同時控制

(9)、 可直接接入內機或外機網絡，無需外接通訊模塊，簡便靈活。

(10) 、100 ～ 240V 超寬電壓獨立供電，國外市場一樣可以使用，穩定可靠。

二、安裝簡要說明

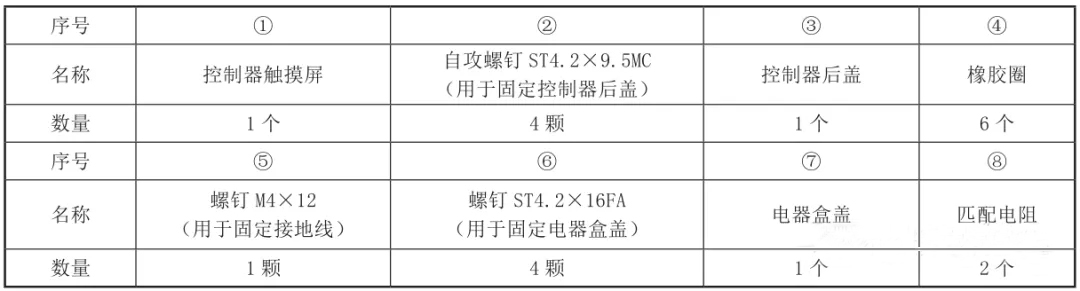

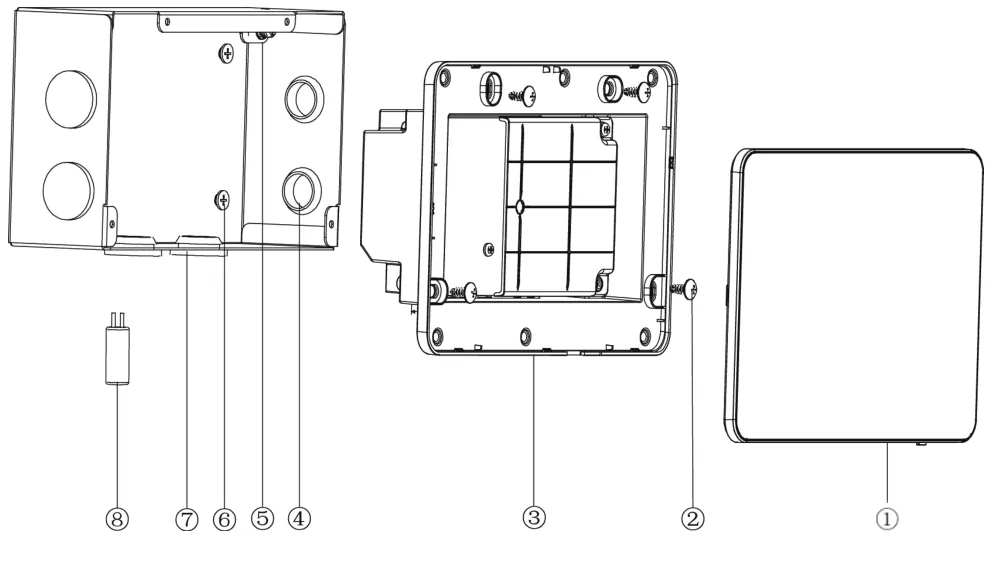

1、外觀尺寸和內部結構

2、集中控制器安裝要求：

(1) 集中控制器通訊線線材必須按下表要求選型，嚴禁選用不符合本說明書要求的通訊線。

(2) 集中控制器與單元機機組（Modbus 網絡）通訊線材必須按下表要求選型：

(3) 嚴禁將集中控制器安裝在如下位置：

   1) 有腐蝕性氣體或嚴重灰塵、鹽霧、油煙的地方；

   2) 潮濕或太陽直射的地方；

   3) 靠近高溫物體或容易濺水的地方。

3、接線說明

(1) 接線端口說明

(2) 供電方式

  1) 集中控制器采用獨立電源供電。

  2) 電源輸入電壓范圍為 100 ～ 240VAC，頻率范圍：50/60Hz。

  3) 電源線線材按下表要求選型，嚴禁選用不符合本說明書要求的電源線。

4、集中控制器接線方式

(1) CAN 網絡接線方式

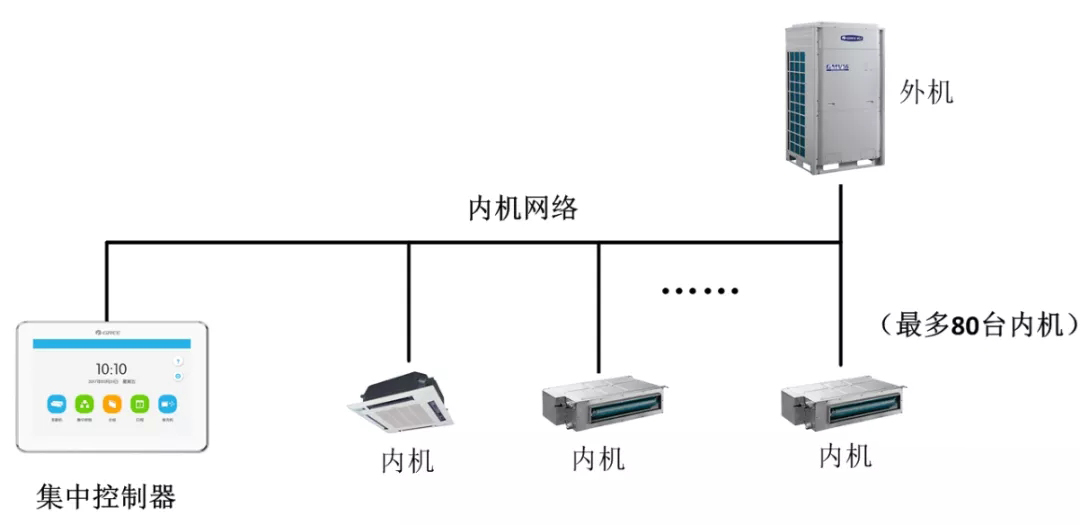

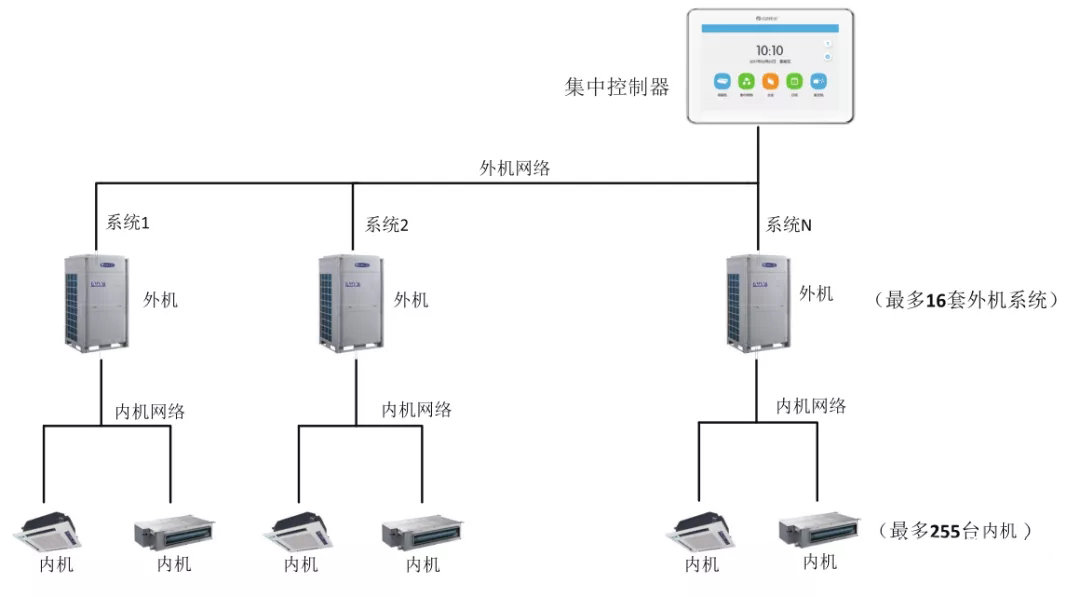

       集中控制器可接入內機、外機網絡，當接入外機網絡時，可以控制一個外機網絡下最多 16 套外機系統 ( 一個外機網絡下，16 個內機網絡 )，最多控制 255 臺空調設備。當接入內機網絡時，最多控制一套外機系統下 80 臺空調設備。

       集中控制器使用通訊線通過 G1、G2 接線柱與空調設備的接線柱相連，接入外機網絡時連接外機接線柱的 G1、G2，接入內機網絡時連接內機接線柱的 D1、D2。

(2) 集中控制器接入網絡圖如下：
