中央空調分類與部件作用介紹

發布時間：2022-02-14     瀏覽次數： 次



一、中央空調的分類

按照冷卻方式分：

      風冷：冷凝器采用強制空氣對流的方式進行換熱，家用空調基本上都是這種，風冷空調又有單冷型和熱泵型兩種，單冷型顧名思義只可以夏天制冷，熱泵型既可以夏天制冷又可以冬天制熱。

     水冷：從冷凝器散發的熱量用水流進行冷卻，為達到節水的目的，冷凝器出來的冷卻水被水泵輸送到冷卻水塔，與空氣進行熱交換后在回到冷凝器。水冷系統一般只能制冷。

按照主機壓縮機的形式分類:

     1.活塞式壓縮機：是早期空調曾普遍使用的壓縮機，因為零部件過多，故障率較高，且生產成本也比較高，運行穩定性差，壓縮機抗液擊的能力差，現在已經很少使用。

     2.渦旋式壓縮機：目前使用頻率很高的一種壓縮機，壓縮機由定盤、動盤、電機、機體四大部分組成，最大的特點是零部件少，運行穩定性高，使用壽命長，廣泛的運用于小型制冷機組，如后面講到的模塊機、家用空調等。

    3.螺桿式壓縮機：在大型中央空調主機上使用很頻繁的壓縮機，其特點是零部件少、穩定性高、使用壽命長、維修方便等，還有很重要的一點是螺桿機的能效比很高，同樣的制冷量，螺桿機比活塞機節能25%以上。螺桿機有單螺桿和雙螺桿之分。

     4.離心式壓縮機：離心機的外觀看起來就像是個大的離心式水泵，其結構和水泵結構也比較相似。離心式壓縮機往往用在功率比較大的中央空調主機上，特點是單機制冷量大，結構簡單、性能可靠、運行穩定，由于其對生產工藝的要求很高，目前只有幾家國際大公司，如特靈、約克等大規模的生產銷售，國產品牌美的在重慶的工廠也可以生產。

按照室內系統的不同分類:

    1. 氟系統：室內機和主機之間由銅管連接，銅管里面運行的是制冷劑，制冷劑直接在室內機蒸發吸熱。常用于家用空調和商用空調，因其特點，系統不可能做的很大。

    2.水系統：室內系統和主機由水管道連接，管道里面運行的是低溫水（7℃），低溫的水在室內機（風機盤管）吸取熱量之后回流到主機。在大型中央空調系統里面使用較廣。

    3.空氣系統：由空氣處理機直接把空氣處理到所需要的溫度，在由風管通道將風送到所需要的房間，特點是很容易引進新風。在安裝上對空間的高度有一定要求，同時在經濟性上要差一些。

二、空調系統主要部件介紹：

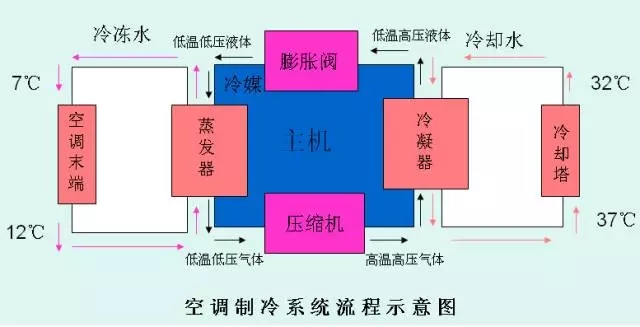

空調系統有四大件，它們是壓縮機、冷凝器、蒸發器和節流部件。

  1.壓縮機

    壓縮機是整個空調系統的核心，根據蒸氣的原理，壓縮機可分為容積型和速度型兩種基本類型。容積型壓縮機通過對運動機構作功，以減少壓縮室容積，提高蒸氣壓力來完成壓縮功能。速度型壓縮機則由旋轉部件連續將角動量轉換給蒸氣，再將該動量轉為壓力。



2.換熱器

   冷凝器： 冷凝器的作用是將壓縮機排出的高溫高壓的制冷劑過熱蒸汽冷卻成液體或氣液混合物。制冷劑在冷凝器中放出的熱量由冷卻介質（水或空氣）帶走。冷凝器按其冷卻介質和冷卻的方式，可以分為水冷式、空氣冷卻式、水和空氣混合冷卻式三種類型。

蒸發器： 蒸發器的作用是利用液態低溫制冷劑在低壓下易蒸發，轉變?yōu)檎魵獠⑽毡焕鋮s介質的熱量，達到制冷目的。

3.節流部件

    節流部件 節流部件是制冷系統不可缺少的四大部件之一。它的作用是使冷凝器出來的高壓液體節流降壓，使液態制冷劑在低壓（低溫）下汽化吸熱。所以，它是維持冷凝器中為高壓、蒸發器為低壓的重要部件。

4.氣液分離器

    在蒸發器中，由于液體在蒸發器中蒸發，由液體變?yōu)闅怏w的過程，由于考慮負荷的變化，可能會有一部分的制冷劑未全部蒸發，而會直接進入到壓縮機。由于液體的不可壓縮性，所以在未進入壓縮機之前，首先要通過氣液分離器，以確保進入壓縮機全部為汽體，保證壓縮機能正常的運轉。

5.風機

    風機分為軸流風機和離心風機。 風機包括定速和變速兩大系列。

6.儲液器

    制冷系統中的高壓儲液器（也稱儲液筒）是裝在冷凝器和膨脹閥之間的，它可儲存冷凝器的凝液避免凝液在冷凝器中積存過多而使傳熱面積變小，影響冷凝器的傳熱效果。也可以適應蒸發器的負荷變動對供應量的需求。

7.油氣分離器

    油氣分離器安裝在壓縮機和冷凝器之間。它的工作原理為：壓縮機的排氣是氟里昂和潤滑油的混合氣體，通過油分離器的較大的腔體減速，霧狀的油就會聚集在沖擊的表面上，當聚集成較大的油滴后，流向油分離器的底部，并通過回油裝置返回壓縮機。

8.干燥過濾器

    過濾器的作用是：為了防止制冷劑里含有水份或由于不可減少的元素等原因使系統里進入水份，當從冷凝器出來的高溫液體進入膨脹閥后，液體的溫度會大幅度的下降，一般都在零度以下，這時如果系統里含有水分的話，由于膨脹閥通過的截面很小，就會易出現冰堵的現象，影響系統的正常的運行。

9.四通換向閥

    四通換向閥適用于中央空調、單元式空調器等熱泵型空調系統，它被用來切換制冷工作的流通路徑，以達到制冷和制熱的目的。

10.水泵

    水泵，是用于加速水流動的工具，以達到加強水在換熱器中換熱的效果。

11.水流開關

    水流開關用作管道內流體流量的控制或斷流保護，當流體流量到達調定值時，開關自動切斷（或接通）電路。

12.壓力控制器

    壓力控制器用作壓力控制和壓力保護之用，機組有低壓和高壓控制器，用來控制系統的壓力的工作范圍，當系統壓力到調定值時，開關自動切斷（或接通）電路。

13.油壓差控制器

    油壓差控制器用作壓力差的控制，當壓力差到達調定值時，開關自動切斷電路。

14.溫度控制器

    溫度控制器用作機組的控制或保護，當溫度到達調定值時，開關自動切斷（或接通）電路。在我們的產品上，溫度的控制常用到，用水箱溫度來控制機組的開停機情況。還有些象防凍都需要用到溫度控制器。

15.視液鏡

   視液鏡用于指示：制冷裝置中液體管路的制冷劑的狀況，制冷劑中的含水量，回油管路中來自油分離器的潤滑油的流動狀況。有的視液鏡帶有一指示器，它通過改變其顏色來指出制冷劑中的含水量。（綠色表示干燥，黃色表示潮濕）

16.膨脹水箱

   膨脹水箱的作用，因溫度變化而引起水的體積變化，膨脹水箱用來貯存這部分膨脹水；對系統起穩壓定壓的作用；能給系統補償部分水。

17.冷卻塔

   冷卻塔的作用是將挾帶熱量的冷卻水在塔內與空氣進行換熱，使熱量傳輸給空氣并散入大氣。冷卻塔中水和空氣的換熱方式之一是，流過水表面的空氣與水直接接觸，通過接觸傳熱和蒸發散熱，把水中的熱量傳輸給空氣。
